单周期CPU设计指导

不要抄袭 不要抄袭 不要抄袭

以下仅为辅助材料，仅供参考

指令集手册
单周期CPU设计最大的困难在于理论的匮乏与例子的缺少，因此以下会补充一些单周期CPU设计相关的理论并以R-Type为例给出单周期CPU设计的方式

单周期CPU相关理论

RISCV指令集架构

sys1-proj要实现的指令类型有R/I/S/B/U/J Type共六类，每条指令都由32位的inst确定，这32位存储了指令的类型，数据信息，需要读或写的寄存器编号，例如

0x0000000000000010 (0x00628e33) add     t3, t0, t1
# 其中pc为0x0000000000000010 inst为0x00628e33
pc表示当前执行的位置，每条指令占用四位存储空间，除遇到B Type(分支跳转)或J Type(跳转)指令，其余每条指令执行完后切换下一条指令pc需要+4
inst的内容是通过取指(Instuction Fetch)得到的，Instruction memory中以pc值为索引存储了所有我们需要的指令，在取指阶段，通过向imem_ift输入pc，instruction memory会返回对应的inst，这一过程是通过valid-ready协议达成的(不过在sys1中，我们只需知道向imem输入pc，会得到返回inst)，由于存储单元的问题，返回的inst是64位的，我们需要通过pc[2]选择高32位或低32位为我们需要的指令。
指令集手册中写有每类指令与每条指令的构成，在Controller.sv中我们通过inst判断指令类型并输出对应选择器的选择信号控制Core执行。 如下图，对于一条R-type类型的ADD指令，指令类型如下确定
alt text alt text
funct7 = inst[31:25] == 7'b0000000;
funct3 = inst[14:12] == 3'b000;
opcode = inst[6:0] == 7'b0110011;
opcode:决定指令Type(R Type,I Type...) funct7(funct3):决定具体指令类型(ADD,SUB,...) rs1,rs2(register source):源寄存器（对于ADD指令就是两个加数的值存储的寄存器） rd(register destination):目的寄存器（对于ADD指令就是求得的和要存放的寄存器）

CPU组成

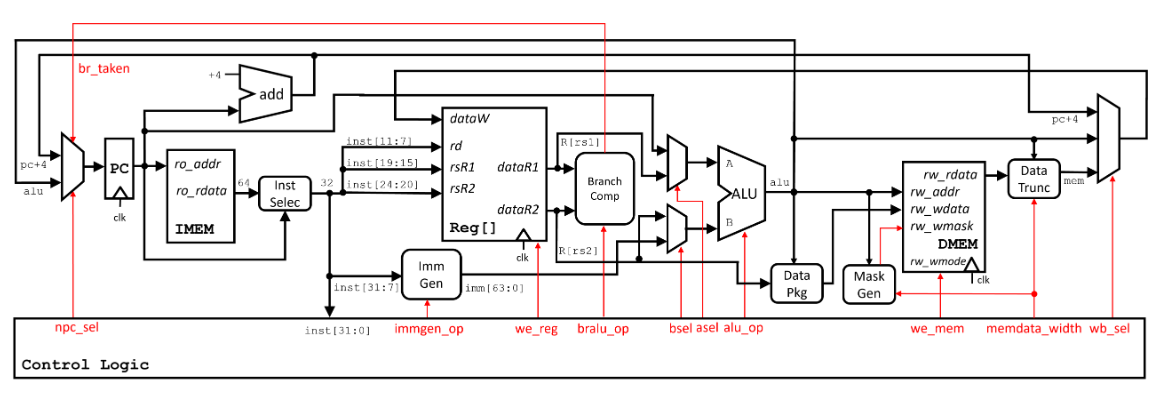

数据通路图 CPU的数据通路图如上，本质上Core.sv中需要完成的就是线路的连接（需要把上图中所有的线都定义并连接起来），而Controller.sv即Control Logic，完成的是根据指令(inst)输出对应选择器的控制信号
ALU.sv,Cmp.sv,Regfile.sv为封装的模块，对应图中的ALU，BranchComp，Reg[]，这些模块的设计非常简单，只需注意x0是恒为0的，因此regfile要禁止对x0的写操作
IMEM,DMEM是repo给出的内存模块，只需将

imem_ift.r_request_bits.raddr
imem_ift.r_reply_bits.rdata
dmem_ift.r/w_request_bits.raddr/waddr
dmem_ift.r/w_reply_bits.rdata/wdata
dmem_ift.w_request_bits.wmask
正确接线即可
ImmGen,DataPkg,MaskGen模块要自行设计与实现，具体在Data Package,Mask Generation,Data Trunc设计会详细解释
cosim是仿真测试，将pc,inst,wdata等接入cosim用于测试代码的正确性(虽然给出的cosim连线很多，但事实上我们通常只关心pc,inst,wdata的正确性，因为只要这些都正确了，指令执行就基本正确了)

指令执行阶段

指令执行分为五个阶段，具体为：

  • IF(Instruction Fetch)
  • ID(Instruction Decode)
  • EX(Execute)
  • MEM(Memory)
  • WB(Write Back)

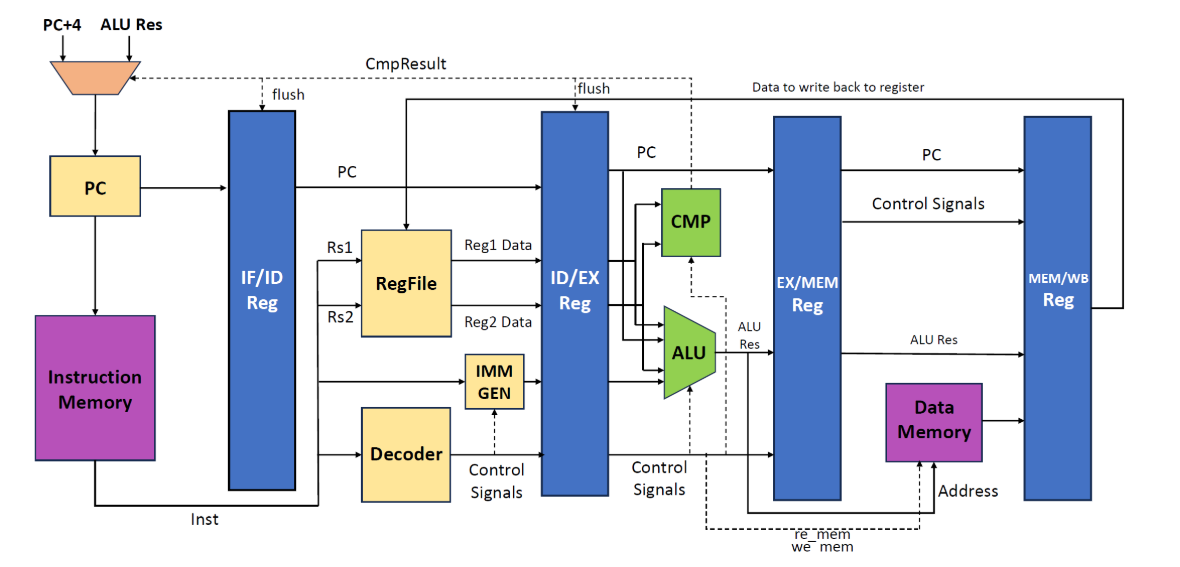

如果区分阶段，则数据通路图如下(以下是sys2-lab1的数据通路图) alt text 四个Reg将通路图切分为五个阶段（该图仅供区分阶段参考用，实际连接使用CPU组成部分给出的通路图）

IF

Instruction Fetch阶段要完成取指操作，具体而言，就是将下一条指令从IMEM(Instruction Memory)中取出来，方法为，向imem.raddr传入pc，imem.rdata传出inst
完成取指后要对pc进行更新，对于一般指令，pc需要+4，对于条件符合（Cmp.sv返回cmp_res为true）的B型指令和J型指令，需要将pc更新为ALU的计算结果（计算出的跳转地址）

ID

Instruction Decode阶段要完成对取出的指令解码的操作，具体而言，就是判断取出的指令是什么类型的什么指令，rs1,rs2,rd是什么，需要哪些控制信号（在Controller.sv中完成）
随后通过rs1,rs2(寄存器的编号)从Regfile中取出对应的值，如果Regfile编写正确，那么只需输入rs1,rs2，Regfile输出的read_data_1和read_data_2就是读出的值
ImmGen设计在之后详细介绍

EX

Execute阶段要完成执行操作，主要是ALU的运算操作，ALU要根据指令类型选择性地读入0/read_data_1/pc和0/read_data_2/imm，并根据控制信号选择计算的方式（加/减/与或非等），B型指令需要CMP执行比较操作，计算得到alu_res根据不同的指令有不同的用途（例如add指令要将alu_res写入rd寄存器，sd指令要将alu_res存入dmem，j指令要将alu_res赋值给pc）

MEM

Memory阶段要执行访存操作，也就是访问内存，从内存中取值或存入值，事实上，只有ld(lw,lb,...)和sd(sw,sb,...)指令参与访存阶段，因为其余指令涉及的都是寄存器的操作，这是计算机的存储结构决定的（寄存器->缓存->内存->磁盘）
访存阶段要做的是向DMEM提供需要读或写的内存地址，如果是读(ld)DMEM会返回读取的值，如果是写(sd)则还需要向DMEM提供写入值

WB

Write Back阶段执行写回操作，具体而言，就是根据指令类型执行写入操作，如add指令要将计算结果alu_res通过regfile写入rd寄存器，j指令要将计算结果alu_res赋值给pc，ld指令要将读出的dmem_ift.r_reply_bits.rdata（通过datatrunc处理后）写回regfile，sd指令没有写回

R-Type数据通路与控制器设计

以下主要以ADD指令为例
与R-Type指令相关的控制信号有：
inst_reg(由opcode确定) we_reg(由inst_reg确定,regfile的使能信号)
alu_op(由funct3与funct7确定,ALU的选择信号)
写法举例如下

    always_comb begin
        if (inst_reg) begin
            case(funct3)
            3'b000:alu_op = ...
            ...
            endcase
        end
        else if ...
    end
alu_asel(由inst_reg确定为ASEL_REG) alu_bsel(由inst_reg确定为BSEL_REG)
表示alu进行的是两个寄存器的加法
wb_sel(由inst_reg确定为WB_SEL_ALU)表示写回值是alu_res
其余指令的信号请尝试自行设计，如果不太清楚每个指令是做什么的，请阅读手册或善用LLM
相关多路选择器具体选择如下
assign alu_data_1 =
    alu_asel == ASEL_REG ? read_data_1 : ...
...
控制信号的选项可通过查看repo/sys-project/include/core_struct.sv得到
各类信号的opcode,funct3也可以在里面找到(但请不要省略查询手册这一步，务必完整理解32位inst每一部分的作用)

Imm Generation,Data Package,Mask Generation,Data Trunc设计

ImmGen

这个模块的作用的通过指令类型，不同指令对应不同imm_op信号，从inst产生不同长度的立即数
不同选项表示不同的指令类型，例如I_IMM表示I-Type指令，S_IMM表示S-Type

B_IMM:imm = {{51{inst[24]}},inst[24],inst[0],inst[23:18],inst[4:1],1'b0};
对B-Type，inst[24]和inst[0]作标志位，高位填充51个inst[24]作符号，inst[23:18]与inst[4:1]拼接形成12位偏移量，最后补上1'b0确保imm是64位对齐
其余选项对应的立即数产生方式请自行查阅手册或善于LLM

DataPkg

这个模块的作用是根据指令内存操作类型(Double Word,Word,Half,Byte以及是否是unsigned选择有效的位数)
一个word是32位，half-word是16位，对Half-word类型，通过将低16位重复四次组成64位输出
事实上，在DataPkg模块中，无符号与有符号的处理方式是相同的(why?)

MaskGen

这个模块的作用是生成掩码，具体而言，就是指选取输入的哪几位是有效的

MEM_UH:  rw_wmask = 8'b0000_0011 << (alu_res[2:1]*2);
对Half-word类型，由alu_res[2:1]决定有效位是哪两位，例如若alu_res[2:1] == 2'b00则有效位为最低两位，若alu_res[2:1] == 2'b10则re_wmask = 8'b0000_0011 << 4 = 8'b0011_0000，有效位为第三第四位
同样，在MaskGen模块中，无符号与有符号的处理方式是相同的(why?)

DataTrunc

类似MaskGen，通过alu的低三位截取相应的有效位数
根据内存操作类型决定截取值的长度，根据alu的低三位（或两位或一位，与MaskGen对应）决定截取的具体位置
特别的，对无符号数而言，高位应全部置0而对于有符号数，高位应全部置为有效位数的最高位的值
以上不给出具体示例的部分都是由于如果给出示例，则模块编写过于简单，请多尝试自行思考

实验步骤

推荐的编写顺序如下：
1.先完成ALU.sv,Cmp.sv,Regfile.sv
2.按照通路图分5个阶段完成接线并接入ALU,Cmp,Regfile模块，明确每个阶段需要做什么
3.完成R-Type通路，编写相应的译码，控制信号，与多路选择器的选项(ImmGen,DataPkg,MaskGen,DataTrunc全部置0即可)
仿真通过make verilate TESTCASE=rtype
4.完成ImmGen,DataPkg,MaskGen,DataTrunc的编写
5.根据I,S,B,U,J的顺序编写，依次完成立即数生成，访存，分支处理，完成每项后进行对应type的仿真测试，如果出错按以下方式调试

调试与运行

1.语法错误
常见语法错误
illegal assignment to wire,perhaps intended var
意思是在时序逻辑中对wire类型进行了赋值
这是初学者很容易犯的错误
wire类型是线路，只能通过assign
而reg类型是寄存器，只能在时序逻辑中赋值
虽然使用logic类型编译时会自动判断是wire还是reg(也推荐这样编写)，但变量一定是wire或reg类型，而不能同时是二者，因此对任意变量既使用assign又在时序逻辑中赋值一定是错误的
2.make wave仿真测试
关注重点：pc,inst,wb_val(WDATA)的DUT(Device Under Test)与SIM(Simulation)是否一致 在GTKWave中File>Write/Read Save File可以实现保存和读取功能，避免每次都要拖动信号才能观看波形

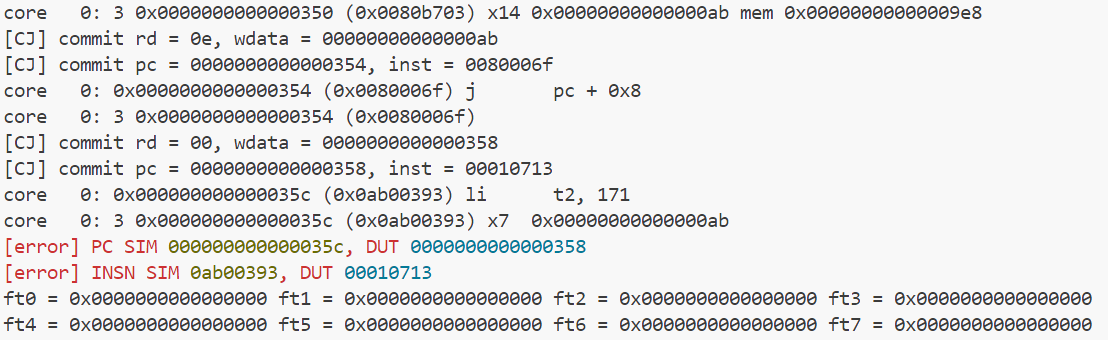

例如出现以下报错 alt text
表示在执行li指令时，pc与inst错误，即没有正确的读入li指令，实际发生错误的是上一条j指令，观察波形如下

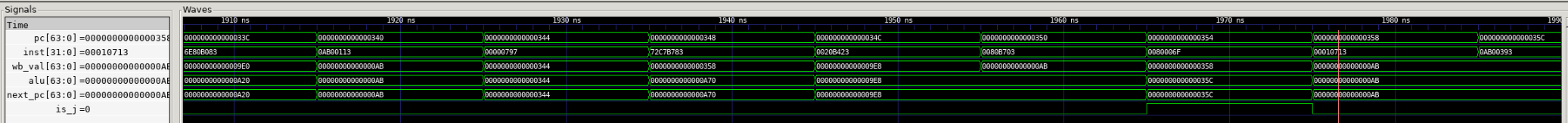

alt text
仿真给出的00000354的下一条应该为0000035c但波形显示的是00000358，观察alu_res是正确的0000035c，next_pc也是正确的0000035c，那么说明问题在于正确的next_pc没有在is_j信号为1的情况下传递给pc
事实上错误是由于

    if(is_b&cmp_res)begin //应为is_j|(is_b&cmp_res)
        pc <= next_pc;
    end
    else begin
        pc <= pc + 4;
    end

写在最后

未来的工作科研中大多是没有指导甚至连目标都不明确的任务，这篇文档并不是一篇心得或是攻略，你可以将其认为是一套补充材料，本质的目的在于帮助大家独立自主的完成CPU的设计，为系统2与系统3打好基础，未来的指导也会越来越少，但此处，请先学会利用手头的资源。
从无到有的过程往往是最困难的，这也正因如此，如果能够独立完成，一定会加深对数字逻辑与CPU组成扎实深厚的认识，任何问题勤问助教与LLM，加油！
